铆焊平板适用于各种检验工作,精度测量用的基准平面,用于机床机械检验测量基准,检查零件的尺寸精度或行为偏差,并作划线,铆焊平板在机械制造检验中也是的基本工具。

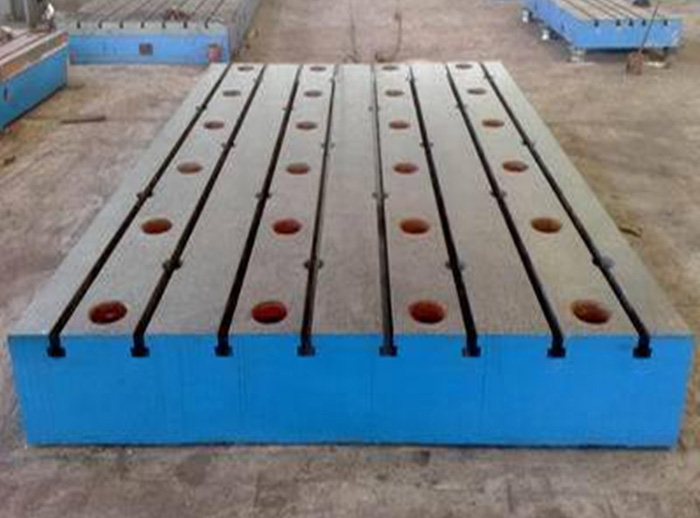

铆焊平板:上面加工有T型槽,主要用于固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础平台。
铆焊平板广泛应用于机械加工,工具车间,机(检)修车间,大型设备底座,计量室及度加工的检验,测量和研磨,且能 的测量,检验工件的平面度,平直度以及角度的公差值。
铆焊平板材质:铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用铆焊平板精度稳定,能好。
铆焊平板设计技术要求一般根据《中华人民共和国机械行业标准》JB/T7974—2000设计,按 GB4986-85标准制造,铆焊平板精度等级有00、0、1、2、3、级及精刨,平板制成筋板式和箱体式,工作面有长方形、正方形或圆形。铆焊平板的工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
铆焊平板的包装一般会采用铁板包装和木制包装两种形式。须采用相应标准的保护措施进行包装。这种包装应适于铆焊平台内陆运输,并有良好的、防震、防锈和防野蛮装卸等保护铆焊平台的措施,以铆焊平台 运抵现场。
铆焊平板精度:按 标准计量检定规程执行,分别为0、1、2、3四个等级。
规格(长×宽)mm | 精度等级 | 高度mm | |||
0 | 1 | 2 | 3 | ||
平面度公差(μm) | |||||
100×100 | 4.6 | 9.0 | 18 | 50 | |
100×200 | 4.9 | 9.8 | 19.6 | 50 | |
200×200 | 5 | 10 | 20.5 | 50 | |
200×300 | 5.5 | 11 | 22 | 50 | |
300×300 | 5.5 | 11 | 22 | 80 | |
300×400 | 6 | 12 | 24 | 85 | |
400×400 | 6.5 | 12.5 | 25 | 85 | |
400×500 | 6.5 | 13 | 26 | 66 | 90 |
500×500 | 6.8 | 14 | 28 | 68 | 95 |
400×600 | 7 | 14 | 27.5 | 70 | 95 |
500×600 | 7 | 14.2 | 28.5 | 71 | 120 |
500×800 | 8 | 15.5 | 31 | 78 | 140 |
600×800 | 8 | 16 | 32 | 80 | 160 |
600×900 | 8.3 | 16.5 | 33 | 83 | 160 |
1000×750 | 9 | 18 | 36 | 90 | 180 |
1000×1000 | 10 | 20 | 40 | 97 | 180 |
1000×1200 | 10 | 20.5 | 41 | 103 | 180 |
1000×1500 | 11 | 22 | 45 | 112 | 190 |
1000×2000 | 26 | 52 | 130 | 200 | |
1500×2000 | 28 | 56 | 140 | 230 | |
1500×3000 | 35 | 70 | 174 | 260 | |
2000×3000 | 37 | 74 | 184 | 260 | |
2000×4000 | 44 | 88 | 219 | 280 | |
2500×6000 | 60 | 120 | 300 | 300 | |
3000×6000 | 62 | 124 | 308 | 350 |
